NIKKA RESEARCH Das Drucken variabler Daten und Braille bei der Konfektionierung wird für pharmazeutische sowie für Etiketten im Sicherheitsbereich immer beliebter. Der ALIS-Jet Gruppenkontroller automatisiert die Konfiguration und Kontrolle mehrerer Tintenstrahlköpfe. Die optionale Kameraeinheit überprüft die Richtigkeit der gedruckten variablen Daten und erkennt Tintenstrahl Fehlfunktionen und Verschmutzungen. Der Bildschirm von Alis-Jet hilft dem Benutzer den Druck zu überwachen und Instandhaltungsmaßnahmen an den Druckköpfen von der Bedienerseite der Maschine aus durchzuführen. Der Zusammenschluss mit der Umroller-Elektronik automatisiert Aufgaben wie das Starten einer neuen Numerierungssequenz und das Drucken zusätzlicher Reparatursequenzen. Das erste Etikett der Sequenz wird automatisch auf der Wickelwelle positioniert.
Unterstützung von Tintenstrahlern und Braille Jet
Der Alis-Jet Kontroller unterstützt die meisten gängigen kontinuierlich oder auf Abruf arbeitende Tintenstrahldrucker sowie Braille-Drucksysteme. Die Standardkonfiguration kann bis zu 8 Köpfe kontrollieren, die auf bis zu 3 vereinzelten Reihen montiert sind. Zusätzliche 8 Köpfe können mit einem Erweiterungsmodul hinzugefügt werden. Alle Köpfe werden von einem einzelnen Drehgeber und einem Etikettensensor kontrolliert. Auf dem Berührungsbildschirm wird der Nutzer durch die selbsterklärende grafische Oberfläche und WYSIWYG Bildanzeige schnell und einfach zum Ergebnis geführt. Die Druckerschriften werden auf dem Bildschirm simuliert inklusive alle Spezialeffekte wie Schriftarten und größe, fett gedruckt, Punktabstand und verschiedene Ausrichtungen. Die Position der variablen Daten auf dem Etikett wird eingeblendet und kann über den Touchscreen durch Ziehen verschoben werden. Die variablen Daten werden durch die Auswahl von Sequenzregeln oder durch eine Datenbank vorgegeben.
Optionale OCR-Kontrolle
Die Funktionalität des Systems wird durch das optionale OCR-Kameramodul verbessert. Die Kameraeinheit ist direkt hinter dem Tintenstrahlkopf-Block befestigt und überwacht gleichzeitig die komplette Bahnbreite. Dieser geschlossene Kreislauf des Kontrollsystems spürt sofort Druckfehler, Sequenzausfälle und Tintenstrahl Fehlfunktionen auf. Die Konfektioniermaschine wird gestoppt und somit das Risiko minimiert, wertvolle, fertige Etiketten zu verschwenden. Ein zusätzlicher Vorteil ist, dass der Bediener auf dem Bildschirm das Drucken und die dekodierten Werte überwachen kann. Der Status der Drucksysteme wird permanent kontrolliert und angezeigt. Eine Fehlfunktion des Druckkopfes führt zu einem sofortigen Systemstopp.
Elektronischer Auftragszettel
Die elektronische Auftragszettel-Schnittstelle zum System ermöglicht schnelle Auftragswechsel und Konfiguration. Durch Einscannen des Barcodes des Firmenauftragszettels erhält das System vom Server alle Produktdaten, inklusive die Position der Zahlen, Schriftarten, Sequenzenregeln und vordefinierte Sequenzen aus Dateien. Alis-Jet konfiguriert automatisch die Prüfparameter. Der Bediener muss nur den Startbefehl zum Drucken und optional zur Inspektion geben. Qualitätsmanager können vorab mit den Auftragsdaten die Prüfempfindlichkeit einstellen. Mit den gesamten Auftragsdaten kann Alis-Jet zusätzlich Fehler bei der Konfektionierung verhindern.
Bahnbreiten und Optionen

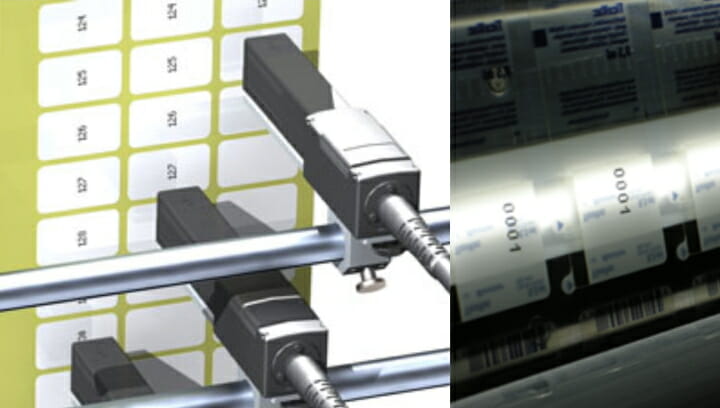

Alis-Jet Systeme sind in allen Bahnbreiten von 330–620 mm verfügbar. Die Standardkonfiguration kann bis zu 8 Köpfe kontrollieren, die auf drei vereinzelten Reihen montiert sind. Zusätzliche 8 Köpfe können durch ein Erweiterungsmodul hinzugefügt werden. Der Kontroller kann in neue oder bestehende Konfektioniermaschinen integriert werden. Für Nachrüstungen stehen zahlreiche Tintenstrahlfassungen mit ausziehbaren Rahmen zur einfachen Handhabung und Instandhaltung für alle gängigen pharmazeutischen Konfektionier maschinen zur Verfügung. (Grafik: Nikka Reserach)
