MARTIN AUTOMATIC Der automatische Aufwickler LRD ist ideal für den Nonstop-Rollenwechsel bei Druck-, Laminier- und Weiterverarbeitungsanwendungen bei schmalen bis mittelbreiten Bahnen (bis 864 mm) und maximalen Rollendurchmesser von 1270 mm.
Der LRD ist ein Aufroller mit zwei fliegend gelagerte Spindeln. Ein konventioneller Drehstern hat normalerweise beim Indexieren während des Rollenwechsels eine lange Rotationszeit. Das erhöht die Wahrscheinlichkeit sowie die Dauer von Bahnspannungsstörungen und Bahnversatz beim Rollenwechsel. Der LRD bietet kurze lineare Wechsel zwischen den Wickelpositionen, um diese potentiellen Auswirkungen zu minimieren.
Der LRD wickelt die Rollen auf, wechselt automatisch die Rollen und – im Unterschied zu konventionellen Wickelsystemen mit Drehstern – werden die vollen Rollen automatisch entladen. Der Bediener hat nur die Aufgabe die Achsen mit Leerhülsen zu bestücken.
Nach Aufrollung einer festgelegten Bahnlänge oder auch über ein anderes Prozesssignal z.B. durch den Bediener wird die Bahn von der vollen, fertigen Rolle auf die leere Hülse transferiert – ohne jegliche Geschwindigkeitsveränderung. Die volle Rolle wird auf einer Ablagerampe abgesetzt, die entspannte Wickelachse wird zurückgezogen und die Rolle wird automatisch entladen – alles vollautomatisch. Die leere Spindel wechselt wieder auf ihre Hülsenbeladeposition zurück.

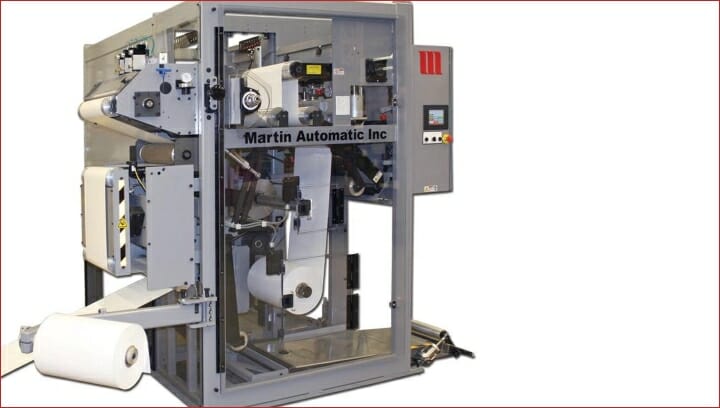

Aus Sicherheitsgründen ist der LRD in einem Rahmen gekapselt, welcher dem Bediener jedoch ermöglicht, alle Funktionen der Aufrollung und des Wechselvorgangs zu beobachten. (Foto: Martin Automatic)
