Dieter Finna (Eine englische Fassung finden Sie hier)
Das Bedrucken von Tubenlaminaten im UV-Inkjet-Druck stellt gleich mehrere anwendungsspezifische Herausforderungen. Die Tuben, die beim Ausdrücken geknickt und gequetscht werden, erfordern einen flexiblen Farbfilm. Er muss gut auf dem Substrat haften, darf beim Handling nicht brechen und muss alle Compliance Anforderungen erfüllen. Zudem bedingt das kostenintensive Substrat ein Maschinenkonzept, das kürzeste Bahnwege sowie auch die Möglichkeit zur Druckveredelung umfasst.
So gesehen keine einfache Aufgabe, die namhafte Laminatdrucker an die Produktentwicklung der Gallus Ferd. Rüesch AG stellten. Einen Teil der Lösungen für die komplexe Aufgabenstellung konnte der Druckmaschinenhersteller aus den Ergebnissen eines anderen Entwicklungsprojektes übernehmen. Denn auf Faltschachteln, bei denen Vollflächen über die Farbkanten hinausgehen, treten vergleichbare Anforderungen an die Flexibilität von UV-Inkjet-Farben wie bei Tubenlaminaten auf. Die Herausforderung liegt darin, zu verhindern, dass der UV-Inkjet-Farbfilm bei mechanischer Beanspruchung bricht. Lange Zeit ließ sich der Bruch des spröden Farbfilms nur dadurch vermeiden, dass Vollflächen, die über die Verarbeitungskanten hinausgehen, notgedrungen im Verpackungsdesign vermieden wurden.
Entwicklung einer flexiblen UV-Inkjet Farbe
Aus diesem Grund startete Gallus Anfang 2019 zusammen mit einem bekannten Markenhersteller das Projekt »Flexible UV-Inkjet-Ink« für den Faltschachteldruck. Das aufwendige Entwicklungsprojekt beanspruchte mit allen Entwicklungsschritten einschließlich der Eignungsprüfungen und der sechsmonatigen Qualifizierung der Farbe einen Zeitraum von drei Jahren. Für die Produkt-Qualifizierung druckte der Markenartikler über 900 km Kartonbahn auf einer Gallus Labelfire 340 und stellte daraus ca. 8 Mio. Zuschnitte her. Die Anforderungskriterien im Druck bestanden in der vollständigen Durchhärtung des Farbfilms bei einer Druckgeschwindigkeit von 70 m/min und einem kratzfesten, flexiblen Farbfilm.
»Bei den Tests konnten wir feststellen, dass die Haftung und Flexibilität der neuen flexiblen UV Inkjet Tinte gute Werte aufweist. Das digital bedruckte Tuben-material ließ sich genauso weiterverarbeiten wie herkömmlich bedrucktes Material«, beschreibt Günther Forster, Leiter Prepress, Business Unit Druck Product Manager Kosmetik bei Permapack AG, die Auswertung der Testergebnisse.
Vollflächig bedruckte Zuschnitte mussten sich beim Packer Test mit 1000 Verpackungen/Minute ohne Farbbruch verarbeiten lassen. Zudem musste die UV-Inkjet Druckfarbe das Sensorik Testprogramm im Tabakbereich bestehen und alle Anforderungen im Regulatory Compliance & Toxical Assessment erfüllen. Das beinhaltete die Zusammensetzung der UV-Inkjet Farbe nach Swiss Ordinance Anforderungen, den REACH Konformitätstest für Chemikalien, die Anforderungen der RoHS Richtlinie 2011/65EU sowie die EUPIA Ausschlussliste für definierte Rohstoffe als auch den Nachweis der Freiheit von Stoffen mit karzinogener, mutagener oder reproduktionstoxischer Wirkung. Das im Projekt entwickelte UV-Inkjet-Farbsystem mit dem Produktnamen »UVF01« bestand die Tests und ist seit Beginn dieses Jahres für die kommerzielle Produktion in den Faltschachtelproduktion des Markenartiklers freigegeben. Damit waren die Voraussetzungen gegeben, die Ergebnisse flexibler UV-Inkjet Farben aus dem Faltschachteldruck in den Lösungsansatz für Tubenlaminate zu übertragen.
Modifikationen des Druckmaschinensystems
Für den Einsatz des UVF01 Farbsystems waren Modifikationen an der Gallus Labelfire 340 erforderlich. Sie betrafen die Härtungs-Technologie sowie die Bahnführung. Letztere musste auf möglichst kurze Bahnwege für das kostenintensive Substrat ausgelegt werden.
Bei der Strahlungs-Härtung schlug Gallus neue Wege ein. In der Ausführung der Gallus Labelfire für das neue flexible UV-Tintensystem ersetzen LED-UV- Härtungssysteme die bislang eingesetzten Quecksilberdampflampen. Der Vorteil der LED-UV-Technologie besteht darin, dass die Energie durch die hohe Intensität der UV-A Strahlen besser in die Farbschichten eindringt und zu einer gleichmäßigeren Aushärtung führt. Durch hohe Intensität der UV-LEDs kann auf den Einsatz von Boostern zur Härtungsverstärkung verzichtet werden. So lässt sich das temperaturempfindliche Tubenlaminat ohne Hitzeeinwirkungen verarbeiten. Für die schnelle und vollständige Aushärtung des Farbfilms kommt zudem Inertgas zum Einsatz. Die Vernetzung des Farbfilms in den Inertkammern erfolgt unter Ausschluss von Sauerstoff, der durch Stickstoff in den abgedichteten Kammern ersetzt wird. Der Sauerstoffgehalt in den Inert-Kammern wird permanent von Sensoren erfasst und liegt unter 500 ppm. Die erzielte Steigerung bei der Härtungsleistung als auch die Reaktivität der Fotoinitiatoren bewirken eine vollständige Durchhärtung des Farbfilms bei einer Druckgeschwindigkeit von 70 m/min. Zudem wird eine sehr gute Haftung der Farbe auf dem Substrat ohne den Einsatz von Primern erreicht.
Das Maschinen-Layout der modular aufgebauten Gallus Labelfire »Tube-Edition« folgte der Prämisse, den Bahnweg in der Maschine so kurz wie möglich zu halten. Darum kommt anstatt des Doppel-Aufwicklers nur ein einfacher Aufwickler zum Einsatz.
Bei der Auswahl der Flexodruck-Druckwerke griff man auf die Gallus ECS-Baureihe zurück. Der Vorteil dieser Druckwerke liegt vor allem darin, dass sie einen ultrakurzen Bahnlauf von nur 1,1 m von Druckspalt zu Druckspalt besitzen, wodurch der Makulatur Anfall während dem Einrichten und der Produktion deutlich reduziert werden. Bei den hohen Materialkosten der Tubenlaminate ist dies ein wesentlicher Faktor, der zu einer hohen Rentabilität im Druckprozess beiträgt. So wurde erreicht, dass der Bahnweg zwischen Ab- und Aufwicklung bei der »Tube-Edition« nur ca. 25 m beträgt, bei einer vergleichbaren Maschine für den Tubenlaminat-Druck sind dies ca. 80 m. Zudem erlauben die servoangetriebenen Gallus ECS Druckwerke eine maximale Substrat-Flexibilität beim Einsatz unterschiedlicher Stärken von Laminaten. Das Maschinenlayout der Gallus Labelfire »Tube-Edition« zeigt die zentral angeordnete UV-Inkjet Digitaldruckeinheit DEU mit einem vorgelagerten und einem nachgelagerten Flexodruckwerk. Die Anordnung vereint hohe Druckqualität im Digitaldruck mit den Kostenvorteilen des Flexodrucks auch bei Motiven mit hoher Farbdeckung. Das vorgelagerte Druckwerk dient dabei zum Auftrag von Schmuckfarben, Veredelungsfolie (kalt) oder einem Primer (falls doch erforderlich), das nachgelagerte zum vollflächigen Auftrag des Schutzlacks. Auf Anwenderwunsch kann das digitale Produktionssystem auch um eine weitere Einheit für latne Folientransfer ergänzt werden.
Qualifizierender Vergleich digital und konventionell gedruckter Tuben

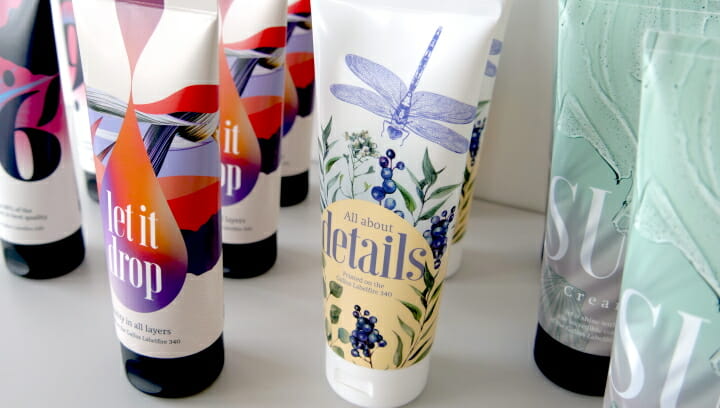

Nachdem das Maschinenkonzept und die Farbserie zur Verfügung standen, bestand der nächste Projektschritt in einem praxisbezogenen Vergleich digital und konventionell bedruckter Tuben. Er erlaubte eine Aussage darüber, ob oder inwieweit Unterschiede zwischen den Ausführungen anhand definierter Qualitätskriterien erkennbar sind. Dazu brachte die Permapack AG ihre Druck-Expertise im Laminatdruck in das Projekt ein und erstellte die konventionell gedruckten Tubenmuster. Sie wurden auf einer Gallus RCS 330 gedruckt, als Benchmark für den Digitaldruck und die gemeinsame Beurteilung mit Gallus. Die digitalen Vergleichsmuster wurden auf einer Gallus Labelfire 340 gedruckt, die im industriellen Einsatz läuft und mit der »UVF01« Inkjet-Serie und modifizierter Trockner-Technologie ausgestattet ist. Die Auswahl der Designs für den Benchmark als auch die unterschiedlichen Tubenlaminate erfolgte nach markttypischen Anforderungen.
Die Testergebnisse mit der »UVF01« Inkjet-Farbe zeigten bei den überwiegend im Markt eingesetzten Tubenlaminaten PBL und ABL sowie auch auf dem Papier-Laminat hervorragende Ergebnisse über alle Echtheits-Anforderungen hinweg. Die Bewertungen zeigen ausschließlich Ergebnisse im Bereich »1-sehr gut«. »Bei den Tests konnten wir feststellen, dass die Haftung und Flexibilität der neuen flexiblen UV Inkjet Tinte gute Werte aufweist. Das digital bedruckte Tubenmaterial ließ sich genauso weiterverarbeiten wie herkömmlich bedrucktes Material«, beschreibt Günther Forster, Leiter Prepress, Business Unit Druck Product Manager Kosmetik bei Permapack AG, die Auswertung der Testergebnisse. Einzig das digital bedruckte PP-Laminat, das im Markt jedoch nur in sehr geringem Umfang eingesetzt wird, weist beim Aging-Test eine Abweichung auf, so dass hier Druckbedingungen als auch Inkjet-Farbe noch etwas modifiziert werden müssen.
Permapack AG
Das 1958 gegründete Familienunternehmen mit Sitz in Rorschach, SG/CH gliedert sich in die Divisionen »Etiketten & Flexible Verpackung« sowie »Bau, Industrie, Retail«. Im hauseigenen Printbereich werden Etiketten und Verpackungen bedruckt, mit einem wachsenden Anteil an Laminatfolien für die Tubenfertigung. Zielmärkte sind die Bereiche Non-Food, Food und Kosmetik. Die Zusammenarbeit mit Gallus im Printbereich geht auf die Anfänge des Unternehmens zurück und findet immer wieder Ausdruck in innovativen Produkten. Dazu nutzen die Druckexperten von Permapack die technischen Möglichkeiten des modernen Maschinenparks und schaffen ganz außergewöhnliche Designs und Produkte. So hat die European Tube Manufacturers Association (etma) die Paper-Tube von Permapack in der Kategorie Nachhaltigkeit zur »Tube of the Year 2021« gekürt.
Fazit
Die Gallus Labelfire »Tube-Edition» zusammen mit der flexiblen »UVF01« Inkjet-Farbe präsentiert sich als wegweisende Alternative zum rein konventionellen Tubendruck. Durch die hohe native Auflösung von 1200 x 1200 dpi kann der Digitaldruck bei der Druckqualität punkten, indem er die üblicherweise im 54er Raster gedruckten Motiven im Flexodruck qualitativ übertrifft.
Neben der Druckqualität ist die Wirtschaftlichkeit eines Produktionssystems das entscheidende Kriterium für seinen industriellen Einsatz. Hier trifft das Maschinensystem auf eine Marktsituation, in der die Auflagenhöhen im Tubenmarkt rückläufig sind. Da kleine bis mittlere Auflagenhöhen eine Stärke des Digitaldrucks sind, kann es auch hier seine Stärken unter Beweis stellen. Eine Break-even-Analyse der Kosten der Druckmuster aus dem Druckvergleich zeigt, dass die digital-konventionell gedruckten Auflagen bis zu einer Auflagenhöhe von ca. 5000 Laufmetern kostengünstiger herzustellen sind als rein konventionell gedruckte Tuben. Das entspricht bei einer Standard Tube von 200 ml in etwa einer Stückzahl von 53.000 Tuben und gilt als eine durchschnittliche Auflagenhöhe im Tubendruck.
Das Projekt erbrachte für die flexible UV-Inkjet Farbe alle Nachweise, die sie für den Einsatz im Tubendruck qualifizieren. Somit steht der Gallus Labelfire »Tube-Edition« und der »UV01«-Inkjet-Serie der Weg frei, im industriellen Laminatdruck eingesetzt zu werden.
