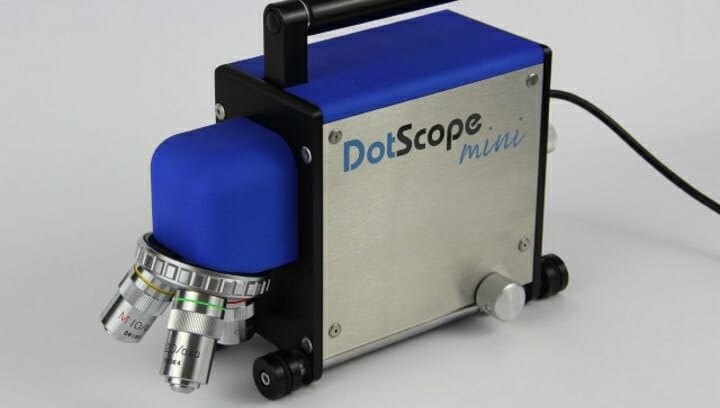

SOPRIN Mit dem DotScope mini 3D können leicht 3D Ansichten und -Messwerte mikroskopisch kleiner Strukturen erzeugt werden. Die Anwendung ist sehr einfach: Das Gerät auf die gewünschte Position bringen, die Oberfläche bzw. oberste Position anfahren und dann nur noch auf den Messknopf klicken. Das Mikroskop stellt die Beleuchtung ein, nimmt Bilder verschiedener Fokusebenen auf und der angeschlossene PC ermittelt daraus ein 3D-Modell. Es wird automatisch die Oberfläche detektiert und das 3D Modell an dieser Oberfläche ausgerichtet. Auch das Raster wird dabei vollautomatisch ermittelt. Dabei dauert eine typische Messung insgesamt nur 10–20 Sekunden. Durch die schnelle Bildaufnahme sinkt auch der Einfluss externer Vibrationen auf das Messergebnis.
Das DotScope mini besitzt eine xy-Verstellung, wodurch zu untersuchende Details einer Druckform punktgenau angefahren werden können. Der Objektiv-Revolver mit den drei unterschiedlichen Objektiven erlaubt eine schnelle Suche von einzelnen Dots in Ihrer Druckform. Das 5er-Objektiv verschafft die Übersicht, die anderen Objektive liefern die Genauigkeit in der Messung. Das DotScope ist kompakt und robust, lässt sich samt Notebook auch mit einer Hand zum Druckzylinder transportieren.
Die DotScope-Software zeigt ein großes Videobild und ist damit auch aus weiterer Entfernung gut erkennbar. Die 2D-Funktionen des normalen DotScopes stehen natürlich auch zur Verfügung. (Foto/Grafik: Soprin)
