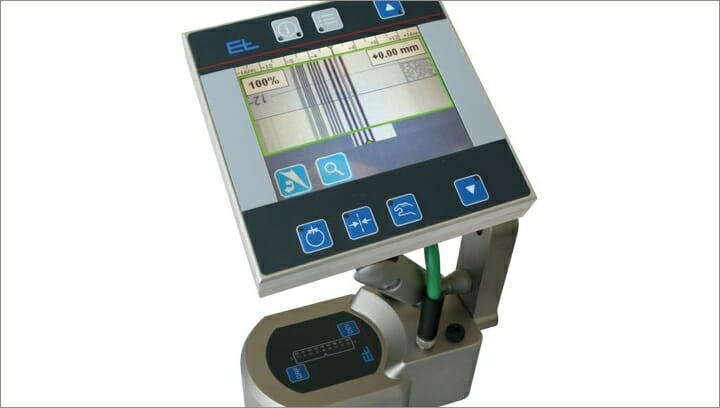

ERHARDT+LEIMER Der Farbliniensensor FE 52 mit Trigger-Modus ermöglicht die Bahnlaufregelung anhand eines Einzelkriteriums im Druckbild. Dieses Einzelkriterium kann eine Linie oder ein Kontrast sein, beispielsweise ein einzelner Buchstabe. Hierzu sind für die Synchronisierung ein zusätzlicher Druckmarkensensor sowie ein Inkrementalgeber erforderlich, die an den FE 52 angeschlossen werden.
Durch die Signale dieser beiden Hilfssensoren wird stets an der gleichen Position im Druckbild die Bildaufnahme des FE 52 ausgelöst. Für die Genauigkeit der Bahnlaufregelung ist es von Vorteil, wenn sich das Führungskriterium innerhalb des Druckbilds befindet. Außerdem kann auf technische Hilfslinien verzichtet werden, die allein dem Zweck der Bahnlaufregelung dienen und nach dem Druck weggeschnitten werden. Dadurch ermöglicht diese Art der Bahnlaufregelung langfristig beträchtliche Einsparungen an Material, so dass sich die Investition trotz der zusätzlich erforderlichen Sensoren schnell amortisiert. (Foto: Erhardt+Leimer)
