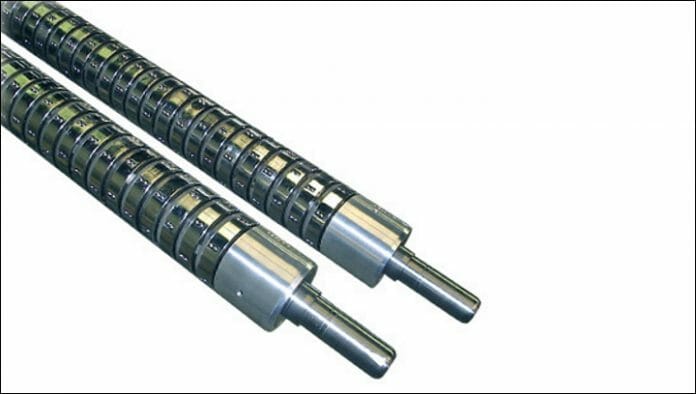

DOUBLE E Die DRS-4200 Friktionswellen arbeiten mit Kugelfriktionsringen auf einer dynamisch gewuchteten Friktionswelle mit pneumatischen Friktionsleisten. Die zu wickelnden Hülsen werden, je nach Hülsenbreite, auf einer oder mehreren Friktionsringen gespannt. Wird der Aussenring gegen den inneren Ring gedreht, expandieren die Kugeln und laufen auf einer sechseckigen Rollennabe gegen das Zentrum; die Hülse wird gespannt. Die Friktionsringe gleiten gleichmässig wie eine Kupplung um die zentrale Wickelwelle, die mit höherer Drehzahl läuft. Wie bei einer Flachschlauchwelle expandieren in dieser zentralen Friktionswelle Schläuche und Friktionsleisten. Das Drehmoment kann durch die Einstellung des Luftdruckes geregelt werden. Der Schlauch drückt die Friktionsleisten gegen den Innendurchmesser der Friktionsringe und erzeugt ein Drehmoment. Unterschiedliche Rollendurchmesser erfordern beim Aufwickeln unterschiedliche Drehmomente. Durch das differentielle Gleiten wird die richtige Bahnspannung für jede Einzelrolle erzeugt.
Die Friktionswelle ist für Hülseninnendurchmesser von 25,4–304,8 mm verfügbar mit Standard-Ringbreiten von 6,35 mm, 12,7 mm, 25,4 mm und 50,8 mm. Weitere Breiten sind erhältlich und können an die Bedürfnisse des Kunden angepasst werden. Die Friktionsringe für Hülsendurchmesser 76,2 und 152,4 mm können auf derselben Basis-Friktionswelle eingesetzt werden. Die Aussenringe sind so entwickelt, dass die Kugeln komplett eingefasst werden und kein Verschleiss entsteht. Die Kugeln sind gegen Herausfallen gesichert. Bei leichtgewichtigen Materialien werden die Friktionsringe aus einer eloxierten Aluminiumlegierung hergestellt.
Erhältliche Varianten sind die
- »Twist«-Technologie mit federgespannten Ringen. Die Hülsen werden automatisch geklemmt und zentriert und bieten absolute Sicherheit, dass alle Friktionsringe im Einsatz sind und die Hülsen auf der ganzen Bahnbreite gespannt sind. Dies ist besonders wichtig bei automatischer Hülsenbestückung.
- BD »Bi-directional« Friktionsringe. Die Wellen bieten Expansion in beide Drehrichtungen – herkömmliche Friktionsringe haben nur eine Drehrichtung. (Foto: Double E)
