MÜHLBAUER Die Inspektionslösung Tema PI-Web für die Druckbildkontrolle auf Materialbahnen, wird in die Drucklinie integriert. Während ihrer permanenten Vorwärtsbewegung wird die Bahnoberfläche kontinuierlich von Farbzeilenkameras abgetastet, daher ist der Inspektionsbereich, wo das Material straff und glatt gehalten werden muss, nur ein schmaler Streifen in Querrichtung zur Bahn.
Das LED Beleuchtungssystem kann an die individuellen Eigenschaften von Material und Bedruckung angepasst werden. Die Druckqualität wird durch einen Vergleich des Druckbildes mit einer gespeicherten Referenz bestimmt. Die Qualitätsbeurteilung liegt umgehend vor.
Zu detektierende Fehler sind hauptsächlich Farbabweichungen, Verschub, Druckverzerrungen, Flecken, Kleckse, Schlieren, Fehlstellen, inhomogenes Substrat sowie Kratzer und Blasen, soweit im Kamerabild sichtbar. Erkannte Fehler werden am Monitor angezeigt. Das Fehlersignal kann ein Warnsignal, eine Markiereinheit oder sogar einen Maschinenstopp auslösen, falls erforderlich.
Die Prüfbreite und -geschwindigkeit sind abhängig von der Systemausstattung. Das System ist modular im Aufbau und für verschiedene Bahnbreiten anpassbar; flexibel mit verschiedenen Hardware- und Installationsmöglichkeiten, und ist einfach zu bedienen durch automatische Funktionen und Hilfestellungen für den Bediener.

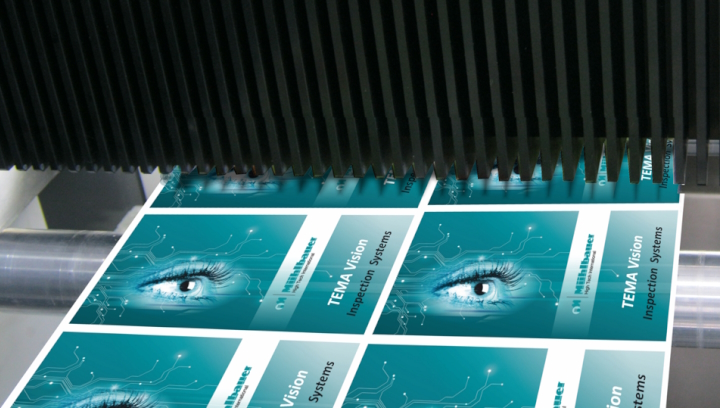

Tema PI-web bietet exzellente Inspektionsleistung (100% Inspektion mit Null-Fehler-Konzept) und hohe Verfügbarkeit mit geringen Wartungskosten, und ist geeignet für zahlreiche Drucktechniken und Materialien (Anpassung an jedes Trägermaterial und jedes Druckdesign). (Bildquelle: Mühlbauer)
